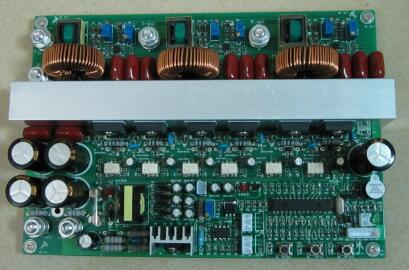

頻繁停電給日常生活及文化娛樂，帶來嚴重影響。電瓶雖能點亮燈炮和電珠，但無力打開電風扇和影視設備;想看電視，聽音樂，只有望機興嘆;電腦也會因停電而丟掉某些存儲數據。(信息)小型發電機發電有噪音，又需監管，少量用電不合算，應用逆變電源即可解決以上問題，逐漸成為家庭的“備用電源”。制作逆變器，報刊雜志已有多次介紹，現介紹一種應用普通、易購的常用低價的電子元件，制作不復雜的逆變電源，供有興趣的愛好者，參考制作。如需增大為300-500W.只要增加功率管數量即可(或選用大功率管、場效應管)，正常使用時，功率管不燙手即可。

　　工作原理：Vl、V2、C1、C2、R2、R3組成多諧振蕩電路，頻率為50Hz，輸出波形經C3、C4、R5、R6、D2、D3形成上下對稱的方波信號，由V3、V4放大.V5、V6激勵，推動上、下兩組功放管工作，由變壓器T輸出200-250V電壓，供負載工作。充電流時，由次級輸入200V交流電源，經初級L1、L2輸出至D4、D5.全波整流后給電瓶充電，充電時，前面的晶體管都不工作。

　　制作和代用：國內家用電器，要求電源頻率為50Hz，如果遠離50Hz頻率，家用電器就不能正常工作。制作逆變電源，成功與否的關鍵之一是要求頻率必須達到50Hz左右，是否符合這要求，簡單的測試方法是在負載上接電風扇，電風扇會正常運轉，頻率在50Hz左右了。具體測試用頻率表，接在V2的集電極與發射極上，看頻率是否符合，有差距時，可調整C1、C2、R2、R3的數值來解決。為使頻率穩定不飄移，V1、V2選用配對管.C1、C2用CBB電容，R2、R3用金屬膜精密電阻。如一時無0.33uF電容，可改用0.47uF電容，但R2、R3也要同時換上15k左右的電阻，以確保頻率在50Hz左右。

　　激勵管V5、V6以后的功率管，為壓低制作成本，可用3DD15D并聯使用，100W需4只，200W需8只，應選用上下特性一致的。由于多只并聯，管子有離散性，較難選配一致，差的管子易擊穿，形成故障，可在各功放管發射極上串接0.2Ω/5W的電阻(用3DD15時).以減小影響。最好是選用總功率滿足要求的大功率管或場效應管一只或二只，便于安裝，可不用發射極電阻，廉價的大功率管或場效應管，可在報刊上尋找郵購，散熱片可用鋁排，鋁合金角料代用，安裝處涂上硅脂，以利傳熱散發。

　　電源變壓器的制作，業余搞到的變壓器鐵芯，質量不一，選用的安/匝，線徑不同，實際輸出電壓會有差距，負載大小也影響到輸出電壓的高低，建議在次級多抽幾個線頭，供實際調節輸出電壓用，充電時，也能調節充電電源的大小。圖上提供的數據供參考。

　　充電電流，一般選電瓶容量的10，如60AH電瓶，可選定6A左右，選用較小電流充電，有利于電瓶使用壽命，只是充滿電的時間要增加，選用整流管的額定電流要大于充電電流。

　　電瓶的選擇：電瓶容量大，使用時間長，但成本也大，200W逆變器，用60AH電瓶，充滿電時，可使用3小時半，90AH的可使用5小時。如長期不用，平時也要適當充放電，以延長使用壽命。

　　過放電會縮短電瓶壽命，電量不足要及時充電，電壓表可監查電瓶電量，也可用發光二極管，配少量元件，自己制作電瓶電量指示，可照電路圖制作，調整電阻，符合實際電壓對應的發光二極管發光指示即可。

　　印板可照圖仿制，銅箔條加粗，可用鋒利的斷鋸條刻制，非常方便快速。開關可用組合開關，并聯觸點，可增容量，或用閘刀。電源線可選用4平方軟線，功率管子變壓器的連線，短而粗，截面積在1.5平方以上。

　　愛好者按圖制作，只要元件質量可靠，焊接無誤，一般不用調試，都可正常工作，管子不完全配對，也能工作。本機的電壓進出，有雙重保護措施，如輸出的負載增大或短路，即會熔斷RD1保險，同時，因負載超重或短路，要增大電瓶的輸出電流，超出RD1的額定容量，熔斷RD1保險，從而保護本機元件不受損壞。
